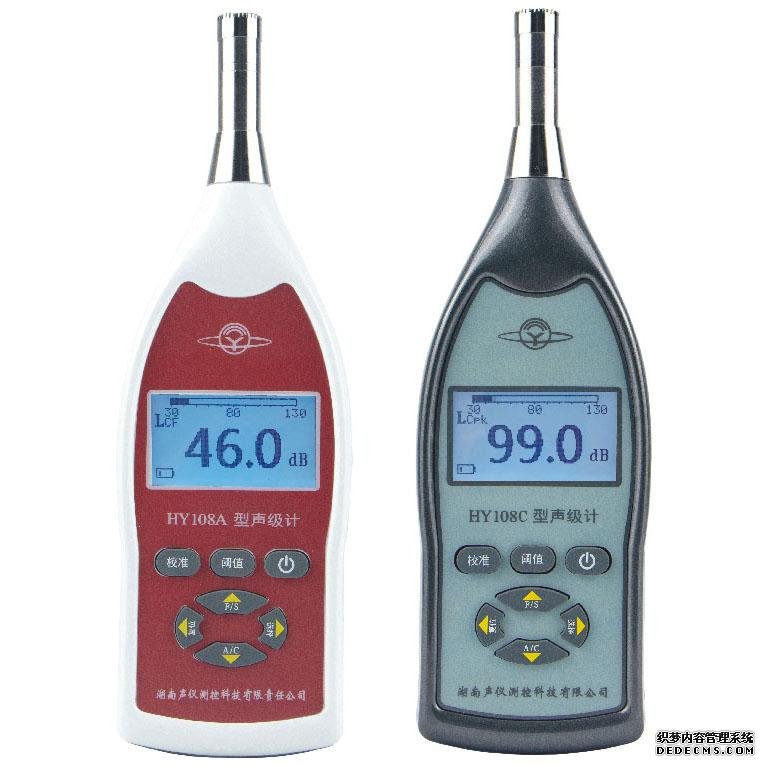

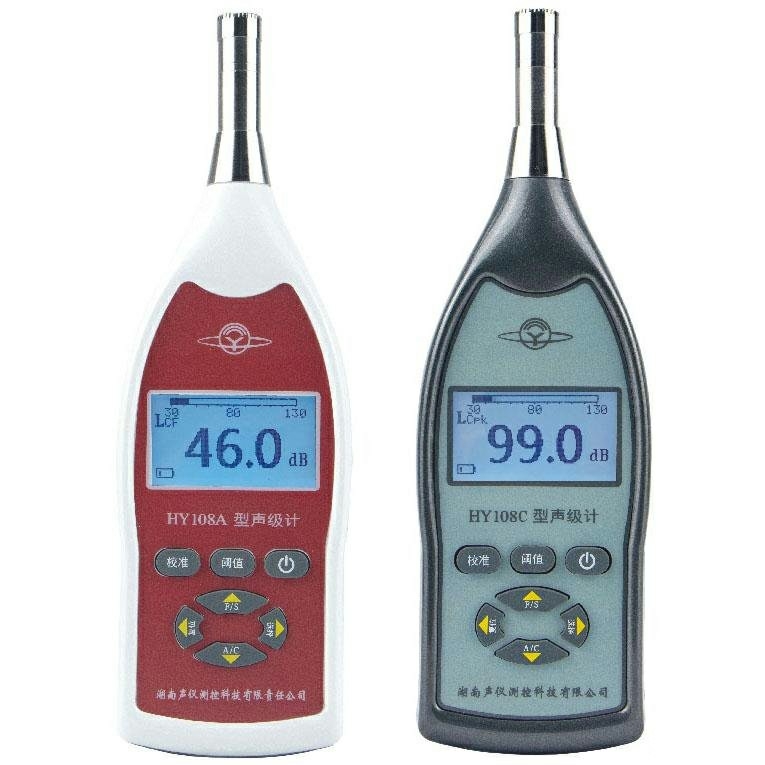

HY108系列声级计



型号及配置表

型号	性能级别	可测量	频率范围	频率计权	模拟输出	数字输出	阈级
HY108	1级	LAF、LAS、LCF、LCS、Lmax、Lmin、 LCpeak	10Hz～20kHz	A、C	√	√	√
HY108A	1级				√		√
HY108B	2级		20Hz～12.5kHz		√	√	√
HY108C	2级				√		√
HY108C-2	2级	LAF、LAS、LAFmax、LASmax		A	√


主要技术参数
1. 可测量：LAF、LAS、LCF、LCS、LAFmax、LASmax、LCFmax、LCSmax、LAFmin、LASmin、LCFmin、LCSmin、LCpeak
2. 测量传声器：HY205型预极化测试电容传声器（2级)，或HY207型预极化测试电容传声器（1级)，自由场型频率响应，标称直径12.7 mm,标称灵敏度为 50 mV/Pa（标称灵敏度级为-26 dB，参考值为 1 V/Pa）
3. 测量范围：A声级：30 dB～130 dB，C声级：40 dB～130 dB
4. 时间计权：F(快)、S(慢)
5. 阈级：设置范围：30 dB～130 dB，声级超出阈值，给出超阈值标志，并输出高电平
6. 显示器：128×64点阵式液晶显示器（LCD），分辨力 0.1dB；准模拟指示器,分辨力 1dB；同时具有过载、欠范围、电池电压低落告警和阈级等标志
7. 数字输出：DB9型公头（针式），RS232 串行通讯口，调制速率（波特率）为 9600 Bd
8. 模拟输出：3.5 mm 双声道耳机插孔。
直流对数输出：单位电压输出率约为 15 mV/dB，范围为 450 mV～1950 mV。
交流线性输出：输出与被测信号成线性关系，最大交流输出电压的方均根值不超过 2 V
9. 电源：2 节 R6P型（5号）电池或LR6型电池,参考环境条件下使用LR6型电池可连续工作 27 h
10. 外形尺寸：长×宽×厚  210 mm×68 mm×31 mm
11. 重量：不超过 210 g（包括电池）
12. 工作温度范围：1级声级计：-10 ℃～50 ℃，2级声级计：-10 ℃～50 ℃
13. 执行标准：GB/T 3785.1—2023和IEC 61672-1:2013《电声学 声级计 第1部分：规范》
14. 注意：以上参数均为通用值，其中的一些参数可定制，以满足用户的特殊需要
