HY104系列声级计

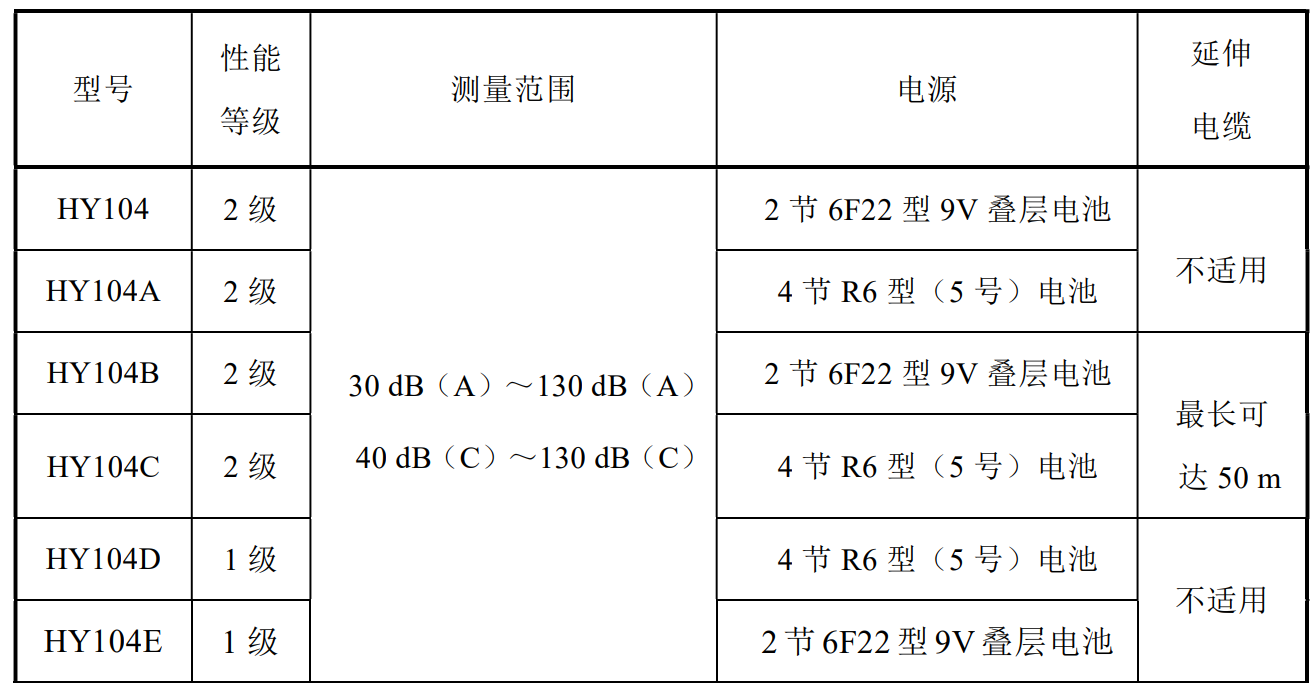

型号及配置表

型号	性能级别	测量范围	电源	延伸电缆
HY104	2级	A声级:30 dB～130 dB C声级:40 dB～130 dB	2节6F22型9 V叠层电池	不适用
HY104A	2级		4节R6型（5号）电池
HY104B	2级		2节6F22型9 V叠层电池	最长可达 50 m
HY104C	2级		4节R6型（5号）电池
HY104D	1级			不适用
HY104E	1级		2节6F22型9 V叠层电池
HY104H	2级	A声级:50 dB～150 dB
HY104L	2级	A声级:20 dB～120 dB


主要技术参数
1. 测量传声器：HY205型预极化测试电容传声器（2级)，或HY207型预极化测试电容传声器（1级)，自由场型频率响应，标称直径12.7 mm,标称灵敏度为 50 mV/Pa（标称灵敏度级为-26 dB，参考值为 1 V/Pa）
2. 频率范围：10 Hz～20 kHz（1级），20 Hz～12.5 kHz（2级）
3. 频率计权：A计权、C计权
4. 时间计权：F(快)
5. 测量范围：30 dB～130 dB的总范围分三个级范围:低挡、中挡和高挡
6. 显示器：128×64点阵式液晶显示器（LCD），分辨力 0.1dB，显示Lp、Lmax等参数，同时具有过载、欠范围、电池电压低等标志
7. 模拟输出：输出插孔为 3.5 mm双声道耳机插孔，最小负载阻抗 10 kΩ
交流线性电压：0.5 V 方均根值（对应于每挡上边界）
直流对数电压：
——HY104、HY104B：30 mV/dB，输出电压与级范围有关，每挡均为 +300 mV～-1500 mV，对应于每挡的上、下边界分别为 -1500 mV和 +300 mV。
——HY104E，输出电压与级范围有关，低挡和中挡均为 +300 mV～-1800 mV，对应低挡和中挡的上、下边界分别为 -1800 mV和+300 mV。对于高挡为 +300 mV～-1500 mV，对应高挡的上、下边界分别为 -1500 mV和+300 mV
——HY104A、HY104C和HY104D：15 mV/dB，输出电压与级范围无关，在总范围内为 450 mV～1950 mV，(即对应于测量范围的上边界 130 dB时为 1950 mV，下边界 30dB时为 450 mV）
8. 外形尺寸：长×宽×厚  256 mm×74 mm×25 mm
9. 工作温度范围：1级声级计：-10 ℃～50 ℃，2级声级计：-10 ℃～50 ℃
10. 执行标准  GB/T 3785.1—2023和IEC 61672-1:2013《电声学 声级计 第1部分：规范》
11. 注意：以上参数均为通用值，其中的一些参数可定制，以满足用户的特殊需要
